Termékleírás

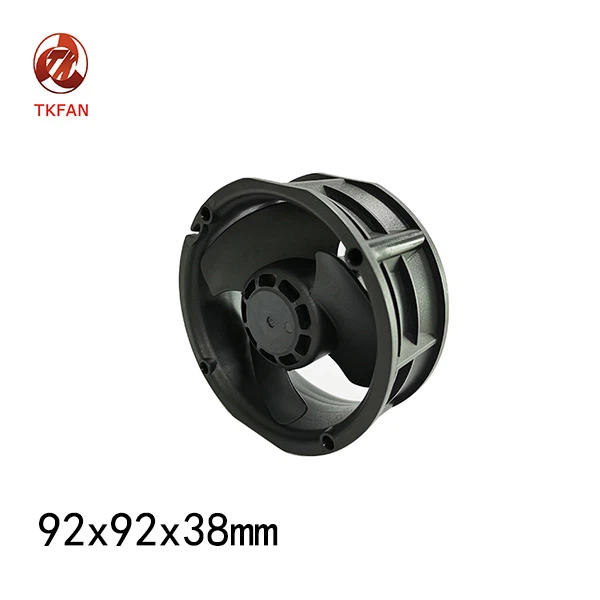

A felhasználók új és innovatív módszereket kerestek az egyenáramú ventilátorok vezérlésére, hogy testreszabott hőkezelési megoldásokat kínáljanak. ha a tervező két különböző légáramlási irányt szeretne elérni, akkor két ventilátorra lenne szükség. Ez az elrendezés megnövelte az anyagköltséget, több helyet igényelt a tervezésben, hogy mindkét ventilátor elférjen, megnőtt a karbantartási igény, és csökkent a termék megbízhatósága, mivel két ventilátor meghibásodási pontot jelenthet. A kétventilátoros kialakítás e hibáinak kiküszöbölése érdekében nagyon kívánatos volt egyetlen ventilátor, irány- és sebességszabályozási lehetőséggel. A 9238 irányváltó ventilátort úgy tervezték, hogy megfeleljen ezeknek az igényeknek.
Előre és hátramenet: A ventilátor előre és hátramenetben is működhet azonos teljesítménnyel. Akár előre, akár hátramenetben, ez a ventilátor szinte azonos légáramlást és statikus nyomást biztosít, így rugalmasabb a ventilátor fordulatszám szabályozása.
A PWM sebességszabályozás egy olyan módszer, ahol rögzített frekvenciájú váltakozó áramú négyszögjelet továbbítanak a ventilátorhoz, és a hullámforma munkaciklusát a kívánt sebességnek megfelelően módosítják.
A frekvencia általában 25 khz-en van rögzítve, de a legtöbb gyártó az adatlapján megadott frekvenciatartományt elfogadja. Az időtartam változtatásával a hullámforma pozitív feszültség (HIGH) és nulla volt (LOW), a ventilátor sebessége 0% és 100% között változik. Ez a 0%-os és 100%-os munkaciklus a ventilátorsebesség-görbéhez tetszőleges módon illeszthető. Általában azonban az ügyfelek azt szeretnék, ha a 0%-os munkaciklus egy teljesen leállított vagy minimális fordulatszámú ventilátort jelentene, a 100% pedig a teljes fordulatszámú működést. Fontos megjegyezni, hogy a 0%-os munkaciklus megegyezik a PWM vezérlővezeték földelésével (0 V), a 100%-os munkaciklus pedig a vezeték pozitív feszültségű MAGAS állapotban tartásával. Sok gyártó úgy is tervezi a ventilátorokat, hogy a leválasztott „lebegő” PWM bemeneti vezeték 100%-os fordulatszámmal működtesse a ventilátort, hasonlóan a nem PWM-vezérlésű ventilátorokhoz, lehetővé téve a rugalmasságot a különböző alkalmazásokban.
A megfordítható ventilátorok kiterjesztik ezt a vezérlési paradigmát azáltal, hogy a PWM munkaciklus görbéjét "előre" és "hátra" tartományokra szegmentálják, amint az az alábbi ábrán látható.
A 9238 megfordítható áramlású ventilátor ideális választás az energiahatékony, hatékony szellőztetés és levegőkeringtetés eléréséhez.
rajz és adat
Tanúsítványok
|
Szabadalom neve |
Szabadalom száma |
|
Légfúvó (U71) |
CN305906484S |
|
Légfúvó (BA5025) |
CN305906484S |
|
Turbina (BA7060-C) |
CN307258862S |
|
A használati modell egy ventilátor kimeneti vezeték tömítőszerkezetére vonatkozik |
CN307258862S |
|
A használati modell egy lélegeztetőgéphez való kisméretű nagynyomású ventilátorra vonatkozik |
CN214788146U |
|
A használati modell egy nagynyomású ventilátorra vonatkozik, amely képes elvezetni a hőt az alumínium alapról |
CN215214027U |
|
A használati modell egy csomagológép nagynyomású fúvószerkezetére vonatkozik |
CN214384199U |
|
A használati modell egy nagy sebességű, nagyfeszültségű DC kefe nélküli ventilátorra vonatkozik |
CN210949224U |
|
A találmány tárgya belső forgórészes elektromechanikus gép mágneses erejét növelő szerkezet |
CN213782982U |
|
A használati modell egy olyan szerkezetre vonatkozik, amely növeli a mikromotor belső tekercsének elektromágneses fluxusát |
CN212672092U |
