Az egyenáramú kefe nélküli ventilátorok szállítójaként gyakran találkozom olyan ügyfelekkel, akik érdeklődnek ezen ventilátorok légáramlási sebességének mérése iránt. A levegő áramlási sebességének mérése kulcsfontosságú, mivel segít meghatározni a ventilátor teljesítményét és az adott alkalmazásokhoz való alkalmasságát. Ebben a blogbejegyzésben megosztok néhány gyakori módszert az egyenáramú kefe nélküli ventilátor légáramlási sebességének mérésére.
Miért kell mérni a légáramlási sebességet?
Mielőtt belemélyedne a mérési módszerekbe, fontos megérteni, miért fontos a légáramlás mérése. A levegő áramlási sebessége, amelyet általában köbláb per perc (CFM) vagy köbméter per óra (m³/h) egységben mérnek, azt jelzi, hogy egy ventilátor mennyi levegőt tud mozgatni egy adott időkereten belül. Ez a paraméter alapvető fontosságú különféle alkalmazásokhoz, mint például az elektronikai eszközök hűtéséhez, az épületek szellőzéséhez és az ipari folyamatokhoz. A nagyobb légáramlás általában jobb hűtési vagy szellőzési hatékonyságot jelent.
A levegő áramlási sebességének mérési módszerei
1. Anemométer módszer
A légáramlás mérésének egyik legegyszerűbb és leggyakrabban használt módszere az anemométer használata. Az anemométer egy olyan eszköz, amely a levegő sebességét méri. Az egyenáramú kefe nélküli ventilátor légáramlási sebességének anemométerrel történő méréséhez kövesse az alábbi lépéseket:

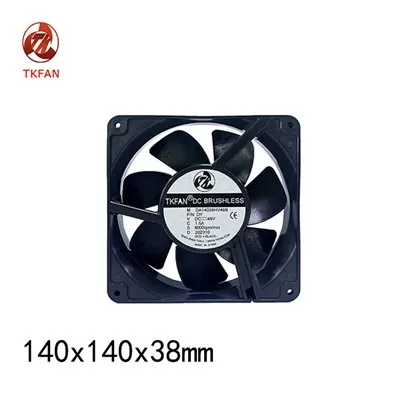

- Helyezze el a ventilátort: Helyezze a DC kefe nélküli ventilátort stabil helyzetbe, biztosítva, hogy normál körülmények között működjön. Például, ha ez a12V DC kefe nélküli hűtőventilátor, győződjön meg arról, hogy 12 V-os tápegységhez van csatlakoztatva.
- Határozza meg a keresztmetszeti területet: Mérje meg a ventilátor kimenetének keresztmetszeti területét. Kör alakú ventilátor esetén a terület (A=\pi r^{2}), ahol (r) a ventilátor kimenetének sugara. Téglalap alakú ventilátor esetén a terület (A = l\x w), ahol (l) a hossz és (w) a szélesség.
- Mérje meg a levegő sebességét: A szélmérővel mérje meg a levegő sebességét a ventilátor kimenetén több ponton. A pontos átlag elérése érdekében ajánlatos egyenletesen elhelyezkedő pontokban méréseket végezni. Egy kis rajongónak, mint a30 mm-es DC kefe nélküli ventilátor, 3-5 mérést végezhet, míg egy nagyobb ventilátorhoz, mint pl60 mm-es DC ventilátor5-10 mérésre lehet szüksége.
- Számítsa ki a légáramlási sebességet: Ha megvan az átlagos légsebesség (v) (láb per percben vagy méter per másodpercben) és a keresztmetszeti terület (A) (négyzetlábban vagy négyzetméterben), a (Q = v\x A) képlet segítségével kiszámíthatja a levegő áramlási sebességét (Q).
2. Pitot-cső módszer
A Pitot-cső módszer egy másik pontos módszer a levegő áramlási sebességének mérésére. A Pitot-cső egy olyan eszköz, amely méri a légáram teljes nyomását és statikus nyomását. A teljes nyomás és a statikus nyomás közötti különbséget dinamikus nyomásnak nevezzük, amely a levegő sebességével függ össze. Az alábbiakban bemutatjuk, hogyan kell Pitot-csövet használni egy DC kefe nélküli ventilátor légáramlási sebességének mérésére:
- Szerelje be a Pitot csövet: Helyezze be a Pitot csövet a ventilátor kimeneténél lévő légáramba. Győződjön meg arról, hogy a Pitot-cső megfelelően van egy vonalban a levegő áramlási irányával.
- Mérje meg a nyomásokat: Használjon nyomáskülönbségmérőt a dinamikus nyomás (\Delta P) mérésére a teljes nyomás és a statikus nyomás között.
- Számítsa ki a légsebességet: A légsebesség (v) a (v=\sqrt{\frac{2\Delta P}{\rho}}) képlettel számítható, ahol (\rho) a levegő sűrűsége. A levegő sűrűsége normál körülmények között (20°C hőmérséklet és 1 atm nyomás) megközelítőleg (\rho = 1,204\ kg/m^{3}).
- Határozza meg a levegő áramlási sebességét: A szélmérő módszerhez hasonlóan számítsa ki a ventilátor kimenetének keresztmetszeti területét (A), majd a (Q = v\x A) képlet segítségével számítsa ki a levegő áramlási sebességét.
3. Flow Hood módszer
Az elszívó egy olyan eszköz, amely körülveszi a ventilátor kimenetét, és közvetlenül méri a levegő áramlási sebességét. Ez a módszer különösen hasznos a szellőzőrendszerek ventilátorainak légáramlási sebességének mérésére. Az átfolyós elszívó használata a következőképpen történik:
- Helyezze el az áramlási burkolatot: Helyezze az áramlási burkolatot a ventilátor kimenetére, biztosítva a szoros tömítést a levegő szivárgásának megakadályozása érdekében.
- Végezze el a Mérést: Az ernyő közvetlenül megjeleníti a levegő áramlási sebességét. Egyes átfolyós elszívók használat előtt kalibrálást igényelhetnek a pontos mérések érdekében.
A légáramlási sebesség mérését befolyásoló tényezők
Egy DC kefe nélküli ventilátor légáramlási sebességének mérésekor számos tényező befolyásolhatja a mérés pontosságát:
- Légsűrűség: Ahogy korábban említettük, a levegő sűrűsége befolyásolja a levegő áramlási sebességének kiszámítását. A hőmérséklet, a nyomás és a páratartalom változásai mind a levegő sűrűségének változását okozhatják. Például magasabb hőmérsékleten a levegő sűrűsége csökken, ami ha nem vesszük figyelembe, alacsonyabb számított légáramlási sebességhez vezethet.
- Légturbulencia: A légáram turbulenciája pontatlan méréseket okozhat. A turbulencia minimalizálása érdekében ügyeljen arra, hogy a ventilátort olyan helyre szerelje fel, ahol sima légút van, és kerülje el a ventilátor bemeneti vagy kimeneti nyílása közelében lévő akadályokat.
- Mérési hely: A légáramlás mérési helye is befolyásolhatja az eredményeket. Javasoljuk, hogy a légáramlást olyan helyen mérje, ahol a légáramlás teljesen kifejlődött és egyenletes.
A pontos légáramlásmérés fontossága ügyfeleink számára
Az egyenáramú kefe nélküli ventilátorok szállítójaként megértjük a pontos légáramlási sebességmérés fontosságát ügyfeleink számára. Függetlenül attól, hogy a ventilátorainkat elektronikus alkatrészek hűtésére vagy szellőztetésre használják az épületben, a pontos légáramlási sebesség ismerete segít nekik megalapozott döntéseket hozni a ventilátor teljesítményéről és az adott alkalmazási területre való alkalmasságról. Például, ha a vásárlónak le kell hűteni egy nagy teljesítményű elektronikus eszközt, akkor megfelelő hűtéshez megfelelő légáramlási sebességű ventilátort kell választania.
Következtetés
Az egyenáramú kefe nélküli ventilátor légáramlási sebességének mérése fontos folyamat, amely segít a ventilátor teljesítményének értékelésében. Számos módszer áll rendelkezésre, beleértve az anemométer módszert, a Pitot-csöves módszert és az áramlási burkolat módszerét. Mindegyik módszernek megvannak a maga előnyei és hátrányai, és a módszer kiválasztása a konkrét követelményektől és a rendelkezésre álló berendezésektől függ.
Ha érdeklődik egyenáramú kefe nélküli ventilátoraink vásárlása iránt, vagy bármilyen kérdése van a légáramlás mérésével kapcsolatban, kérjük, forduljon hozzánk további megbeszélések és tárgyalások céljából. Elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket és professzionális műszaki támogatást nyújtsunk az Ön igényeinek kielégítésére.
Hivatkozások
- ASHRAE kézikönyv – Alapok. Amerikai Fűtő-, Hűtő- és Légkondicionáló Mérnökök Társasága (ASHRAE).
- "Fluid Mechanics", Frank M. White.
